σερβο μηχανή 3N.M 24-50VDC βημάτων 57mm 1000PPR ενσωματωμένη κωδικοποιητής
Πλεονεκτήματα:
Εκτός από το διάστημα εγκαταστάσεων
Μην χάστε ποτέ τα βήματα
Εκτός από το κόστος
Εύκολη σύνδεση καλωδίων
Μακριά χρησιμοποιώντας ζωή

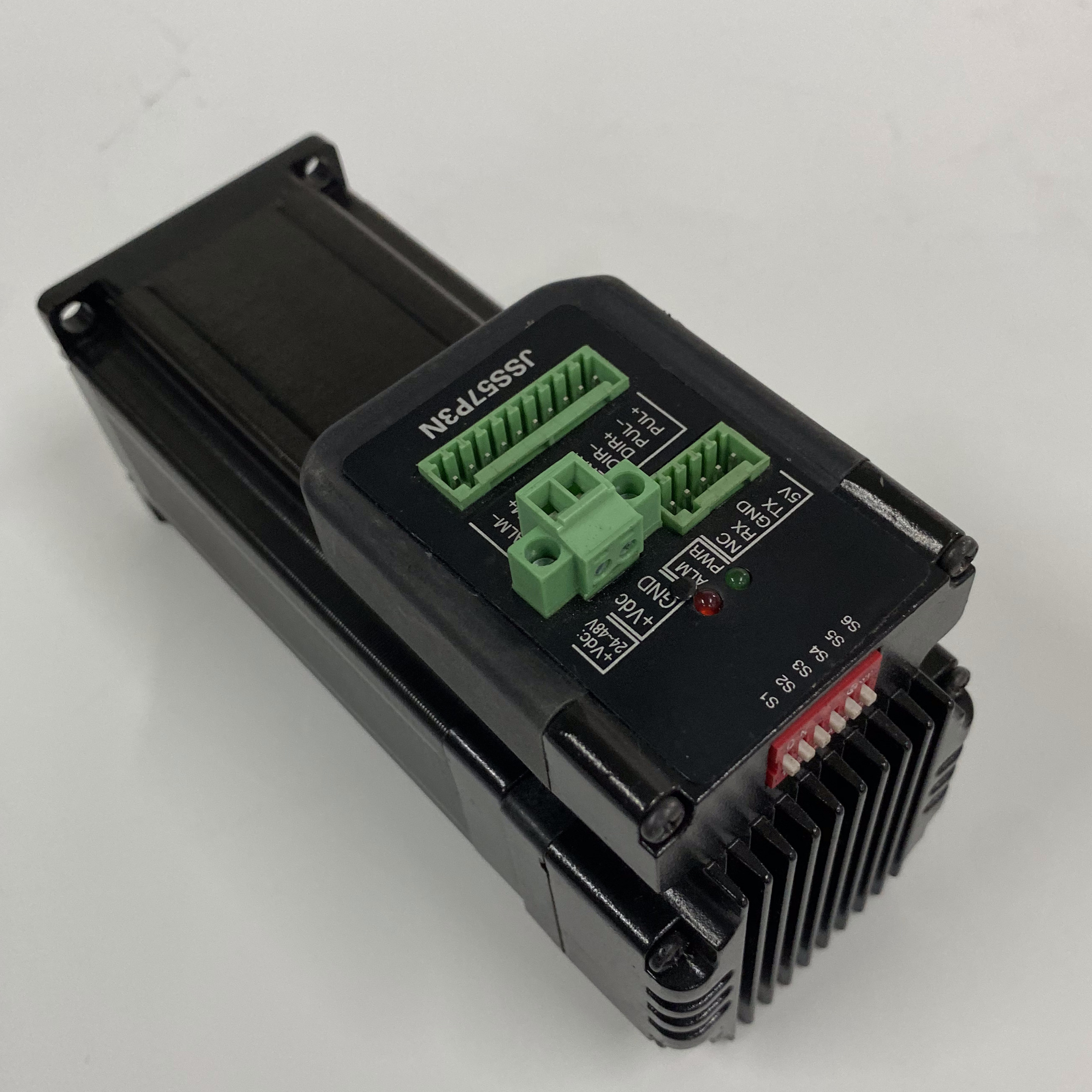

Το Nema 23 έκλεισε ενσωματωμένη τη βρόχος stepper μηχανή:
Χαρακτηριστικά γνωρίσματα:
1. Μηχανή και οδηγός που ενσωματώνονται, ευκολότερος για τη σύνδεση καλωδίων
2. Η διόρθωση λάθους θέσης και δεν χάνει ποτέ τα βήματα
3. Γρήγορη απάντηση και τέλεια επιτάχυνση, υψηλή ροπή με υψηλή ταχύτητα
4. Αυτόματο ρεύμα διευθετήσιμο βασισμένο στο φορτίο, αύξηση χαμηλότερης θερμοκρασίας
5. Over-current, πέρα από την υπερβολική λειτουργία προστασίας διαφοράς τάσης και θέσης
6. Η συχνότητα απάντησης σφυγμού μπορεί να φθάσει σε 200KHZ
7. επιλογή 16 ειδών microsteps, υψηλότερες 51200 microsteps/περιστροφές
8. Σειρά τάσης: DC24V-48V
Ηλεκτρικές παράμετροι:
| Πρότυπο | γωνία βημάτων | τρέχων (Α) | αντίσταση (Ω) | αυτεπαγωγή (mH) | κράτημα της ροπής (N.m) | μήκος μηχανών (χιλ.) | γραμμή κωδικοποιητών (ppr) | βάρος (κλ) |
| JSS57P1N | 1.8° | 4.2 | 0,4 | 1.2 | 1.2 | 56 | 1000 | 1 |
| JSS57P2N | 1.8° | 4.2 | 0,5 | 1.8 | 2 | 76 | 1000 | 1.3 |
| JSS57P3N | 1.8° | 4 | 0,7 | 3 | 3 | 112 | 1000 | 2 |
Χρησιμοποίηση του περιβάλλοντος και των παραμέτρων
| μέθοδος ψύξης | Φυσική ψύξη ή εξωτερικό heatsink | |
| Περιβάλλον χρήσης | Περίπτωση χρήσης | Προσπαθήστε να αποφύγετε τη σκόνη, το πετρέλαιο και τα διαβρωτικά αέρια |
| Θερμοκρασία | 0~40℃ | |
| Υγρασία | 40~90%RH | |
| Δόνηση | 5.9m/s2Max | |
| Θερμοκρασία αποθήκευσης | -20℃~80℃ | |
Διάσταση μηχανών:
Καμπύλη ροπής:
Επιλογή Microstep:
| Micorstep/περιστροφή | SW3 | SW4 | SW5 | SW6 |
| Προεπιλογή (400) | ||||
| 800 | από | |||
| 1600 | από | |||
| 3200 | από | από | ||
| 6400 | από | |||
| 12800 | από | από | ||
| 25600 | από | από | ||
| 51200 | από | από | από | |
| 1000 | από | |||
| 2000 | από | από | ||
| 4000 | από | από | ||
| 5000 | από | από | από | |
| 8000 | από | από | ||
| 10000 | από | από | από | |
| 20000 | από | από | από | |
| 40000 | από | από | από | από |
Διάγραμμα καλωδίωσης:
Τα κύρια προϊόντα μας:
stepper μηχανή και οδηγός μηχανών,
μηχανή και οδηγός βημάτων σερβο
αβούρτσιστη συνεχείς μηχανή και οδηγός
μηχανή αξόνων
Εφαρμογές:
Stepper η μηχανή εφαρμόζεται ευρέως στον τρισδιάστατο εκτυπωτή, το μίνι cnc δρομολογητή, τη μηχανή χάραξης, την υφαντική μηχανή, τη μηχανή συσκευασίας, το ιατρικό insturment, τον ελαφρύ εξοπλισμό σκηνών, το ρομποτικό βραχίονα, CNC το δρομολογητή, την πηγή μουσικής, και άλλο βιομηχανικό αυτόματο σύστημα.
Χρησιμοποιούμε υψηλός - ποιοτική πρώτη ύλη για να εξασφαλίσουμε την ποιότητα μηχανών, καλύτερη απόδοση, μακριά χρησιμοποιώντας ζωή:
Εφαρμογές:
Stepper η μηχανή εφαρμόζεται ευρέως στη μηχανή χάραξης, την υφαντική μηχανή, τον τρισδιάστατο εκτυπωτή, τα ιατρικά όργανα, τον ελαφρύ εξοπλισμό σκηνών, το ρομπότ, CNC, την πηγή μουσικής, και άλλο βιομηχανικό αυτόματο εξοπλισμό.
