Παράμετροι Eelctrical μηχανών:
| Τρόπος | Γωνία βημάτων | Τρέχον (α) | Αντίσταση (Ω±10%) | Αυτεπαγωγή | Εκμετάλλευση | Μηχανή | Κωδικοποιητής | Βάρος (κλ) |
| (mH ±20%) | ροπή (N.m) | μήκος (χιλ.) | Ψήφισμα (PPR) | |||||
| 57HSE1N-D25 | 1.8° | 4.2 | 0,4 | 1.2 | 1.2 | 88 | 1000 | 0,9 |
| 57HSE2N-D25 | 1.8° | 4.2 | 0,5 | 1.8 | 2 | 108 | 1000 | 1.3 |
| 57HSE3N-D25 | 1.8° | 4 | 0,9 | 4 | 3 | 144 | 1000 | 1.9 |
Διάσταση μηχανών: χιλ.
Καμπύλη ροπής/συχνότητας
Χαρακτηριστικά γνωρίσματα:
1. Η διόρθωση λάθους θέσης και δεν χάνει ποτέ τα βήματα
2. Γρήγορη απάντηση και τέλεια επιτάχυνση, υψηλή ροπή με υψηλή ταχύτητα
3. Αυτόματη τρέχουσα ρύθμιση βασισμένη στο φορτίο, αύξηση χαμηλότερης θερμοκρασίας
4. Over-current, over-voltage και θέσης υπερβολική λειτουργία προστασίας διαφοράς
5. Η συχνότητα απάντησης σφυγμών μπορεί να φθάσει σε 200KHZ
6. επιλογή 16 ειδών microsteps, υψηλότερο 51200microsteps/rev
7. Πρωτόκολλο modbus RTU υποστήριξης τον έλεγχο RS232, θέσης και ταχύτητας που ελέγχεται σχετικά με από την επικοινωνία

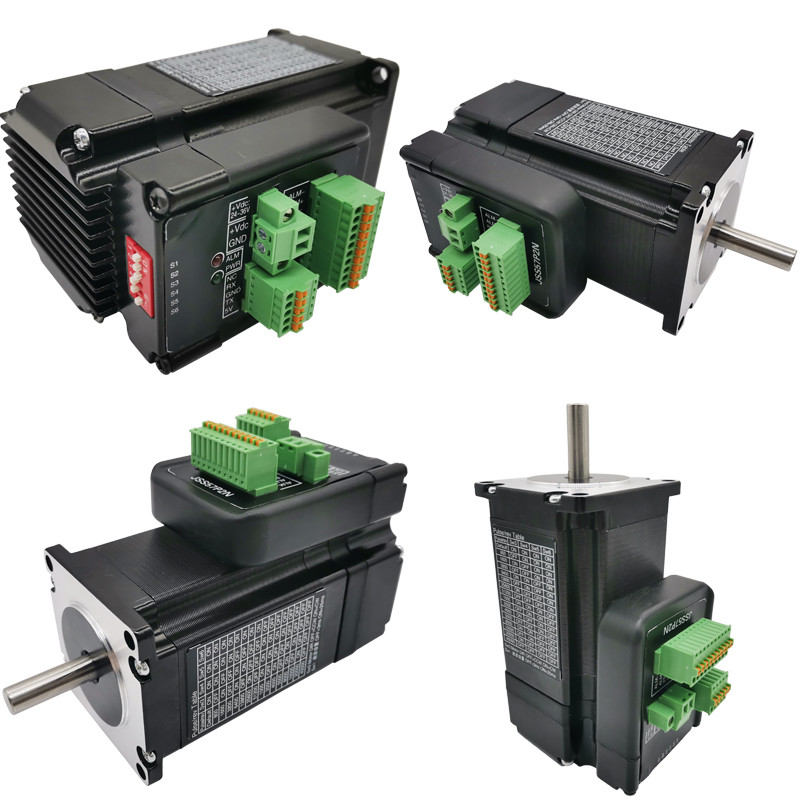

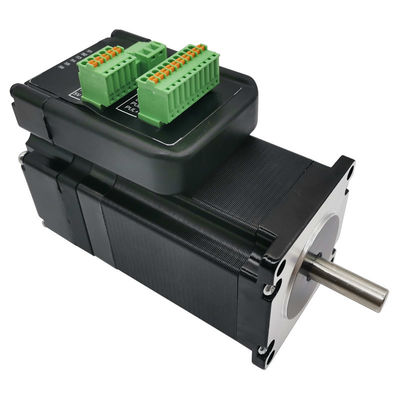

8. Nema 23 σειρές 2N.m κίνησης ενσωματωμένη κλειστή stepper βρόχων μηχανή
9. Σειρά τάσης: DC24V~48V

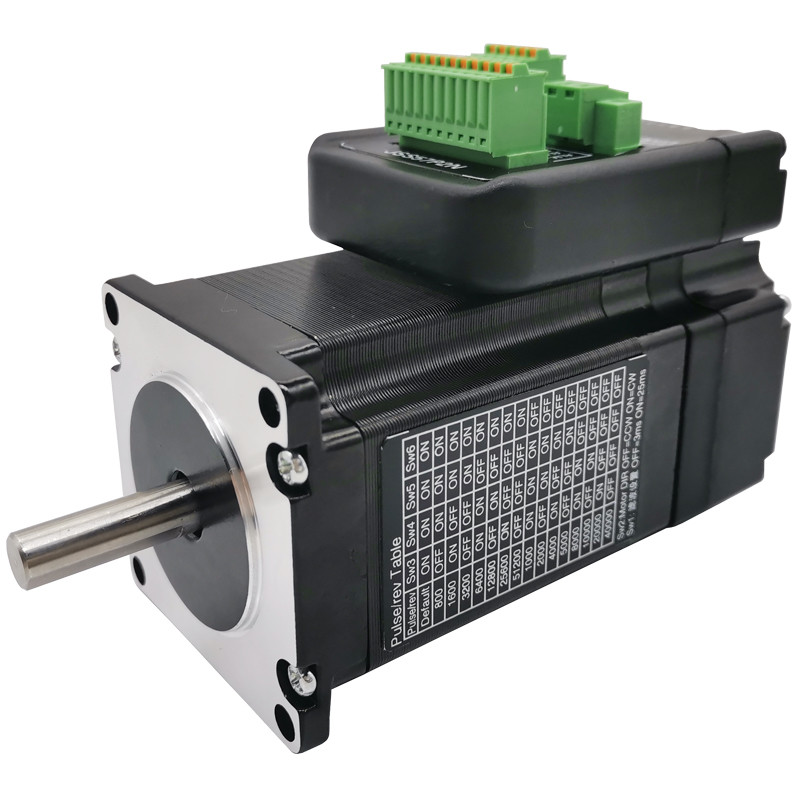

Επιλογή Microstep:
| Micorstep/περιστροφή | SW3 | SW4 | SW5 | SW6 |
| Προεπιλογή (400) | ||||
| 800 | από | |||
| 1600 | από | |||
| 3200 | από | από | ||
| 6400 | από | |||
| 12800 | από | από | ||
| 25600 | από | από | ||
| 51200 | από | από | από | |
| 1000 | από | |||
| 2000 | από | από | ||
| 4000 | από | από | ||
| 5000 | από | από | από | |
| 8000 | από | από | ||
| 10000 | από | από | από | |
| 20000 | από | από | από | |
| 40000 | από | από | από | από |
Διάγραμμα καλωδίωσης:
Ένα ευρύ φάσμα της εφαρμογής:
Stepper μας η μηχανή χρησιμοποιείται ευρέως στη μηχανή χάραξης, τον τέμνοντα σχεδιαστή, την υφαντική μηχανή, τον τρισδιάστατο εκτυπωτή, τις ιατρικές συσκευές, τον εξοπλισμό φωτισμού σκηνών, το ρομπότ, CNC τη μηχανή, την πηγή μουσικής και άλλο βιομηχανικό αυτόματο εξοπλισμό.
