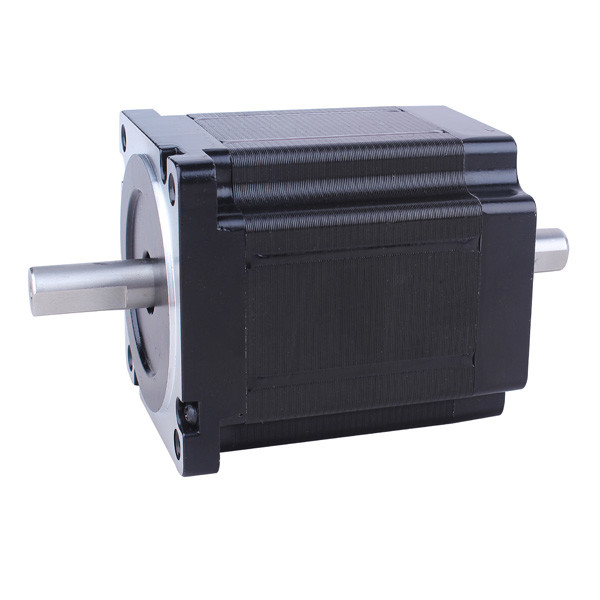

Διπλός άξονας Nema 34 υβριδικός Stepper βραχίονας ρομπότ ρομπότ καλωδίων 6.8N.M 4-μολύβδου μηχανών 86HS
Εφαρμογές:
Stepper η μηχανή εφαρμόζεται ευρέως στη μηχανή χάραξης, την υφαντική μηχανή, τον τρισδιάστατο εκτυπωτή, τα ιατρικά όργανα, τον ελαφρύ εξοπλισμό σκηνών, το ρομπότ, CNC, την πηγή μουσικής, και άλλο βιομηχανικό αυτόματο εξοπλισμό.
Τα κύρια προϊόντα μας περιλαμβάνουν από το μέγεθος NEMA 8, NEMA11, NEMA14, NEMA16, NEMA17, NEMA 23, NEMA24, NEMA 34, NEMA 42, stepper σειράς NEMA52 υβριδική μηχανή, και η μεταβλητή γραμμική stepper μεγεθών μηχανή, σύνδεσε stepper τη μηχανή, stepper μηχανή με το φρένο. Και έχουμε τα προϊόντα για το εύκολο σερβο σύστημα των μεγεθών nema17, nema23, nema24 και nema34. Επιπλέον, μπορούμε να παραγάγουμε τους κατάλληλους οδηγούς για όλες τις μηχανές. Και ερευνάμε πάντα και αναπτύσσουμε τα νέα προϊόντα.
NEMA 34 2 υβριδική stepper φάσης 1.8° μηχανή
Προδιαγραφή:
| Άγγελος βημάτων | 1.8° |
| Άνοδος θερμοκρασίας | 80℃ |
| Περιβαλλοντική θερμοκρασία | -20℃ ανώτατο ~ +50℃ |
| Αντίσταση Isulation | 100MΩ λεπτό, 500VDC |
| Διηλεκτρική δύναμη | 500VAC για 1 λεπτό |
| Ακτινωτό παιχνίδι άξονων | 0,02 Max (450g-φορτίο) |
| Αξονικό παιχνίδι άξονων | 0,08 Max (450g-φορτίο) |
| Μέγιστη ακτινωτή δύναμη | 75N (20mm από τη φλάντζα) |
| Μέγιστη αξονική δύναμη | 15N |
Ηλεκτρικές προδιαγραφές:
| Διαμορφώστε το αριθ. | Γωνία βημάτων (°) | Εκτιμημένη τάση (Β) | Εκτιμημένο τρέχον (α) | Αντίσταση φάσης (Ω) | Αυτεπαγωγή φάσης (mH) | Κράτημα της ροπής (Kg.cm) | Ροπή ανασχετικών συσκευών (g.cm Max) | Αδράνεια στροφέων (g.cm ²) | Μήκος μηχανών (χιλ.) | Οδηγεί το αριθ. | Βάρος μηχανών (κλ) |
| 86HS65-3004 | 1.8 | 3.3 | 3 | 1.1 | 6.5 | 28 | 800 | 1000 | 65 | 4 | 1.7 |
| 86HS65-4004 | 1.8 | 2.8 | 4 | 0,7 | 3.9 | 32 | 1000 | 1200 | 68 | 4 | 1.7 |
| 86HS78-4004 | 1.8 | 1.5 | 4 | 0,38 | 2.5 | 35 | 1200 | 1400 | 78 | 4 | 2.3 |
| 86HS78-4204 | 1.8 | 1.9 | 4.2 | 0,45 | 4 | 45 | 1200 | 1400 | 78 | 4 | 2.3 |
| 86HS78-6008 | 1.8 | 3.0 | 6 | 0,5 | 4 | 45 | 1200 | 1400 | 78 | 8 | 2.3 |
| 86HS82-4504 | 1.8 | 1.4 | 4.5 | 0,32 | 2.8 | 45 | 1300 | 1500 | 82 | 4 | 2.5 |
| 86HS82-5608 | 1.8 | 2.0 | 5.6 | 0,35 | 3 | 50 | 1300 | 1500 | 82 | 8 | 2.5 |
| 86HS100-5004 | 1.8 | 2.5 | 5 | 0,5 | 4 | 68 | 2000 | 2100 | 100 | 4 | 3.2 |
| 86HS100-5008 | 1.8 | 2.5 | 5 | 0,5 | 4 | 65 | 2000 | 2100 | 100 | 8 | 3.2 |
| 86HS118-6004 | 1.8 | 3.6 | 6 | 0,6 | 6 | 85 | 2400 | 2700 | 118 | 4 | 3.7 |
| 86HS118-5608 | 1.8 | 3.4 | 5.6 | 0,6 | 6 | 85 | 2400 | 2700 | 118 | 8 | 3.7 |
| 86HS118-6008 | 1.8 | 3.6 | 6 | 0,6 | 6 | 85 | 2400 | 2700 | 118 | 8 | 3.7 |
| 86HS156-5504 | 1.8 | 3.9 | 5.5 | 0,7 | 9 | 120 | 3600 | 4000 | 156 | 4 | 5.5 |
| 86HS156-6204 | 1.8 | 4.7 | 6.2 | 0,75 | 9 | 122 | 3600 | 4000 | 156 | 4 | 5.5 |
| 86HS156-5608 | 1.8 | 3.6 | 5.6 | 0,65 | 9 | 120 | 3600 | 4000 | 156 | 8 | 5.5 |
