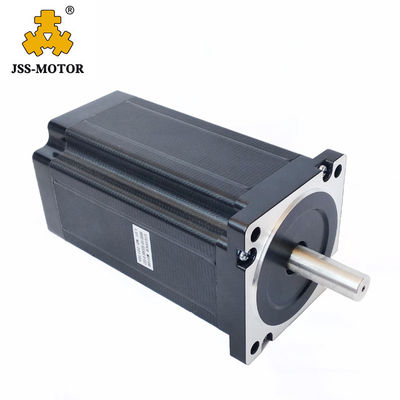

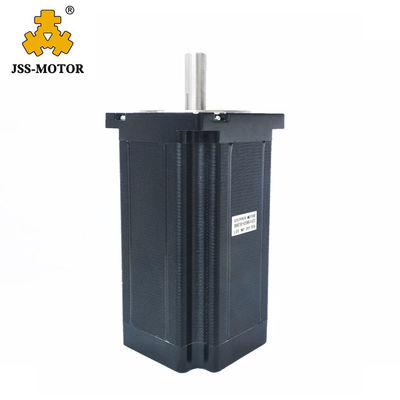

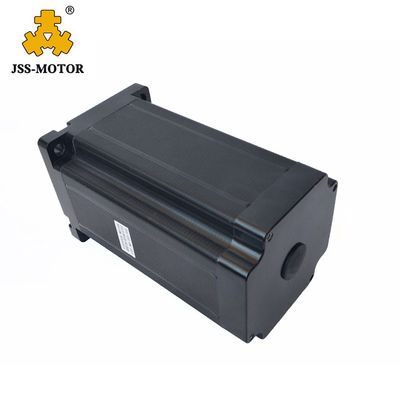

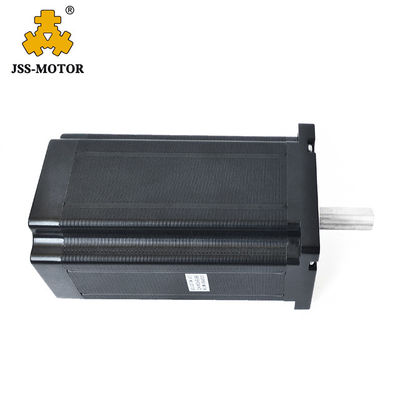

Υψηλότερη ροπή 12nm 86HS156-6204A Nema 34 Stepper μηχανή 2 υβριδική Stepper φάσης μηχανή
Μπορεί να εφαρμοστεί στη μηχανή χάραξης, τέμνων σχεδιαστής, υφαντική μηχανή, τρισδιάστατος εκτυπωτής, ιατρικά όργανα, ελαφρύς εξοπλισμός σκηνών, ρομπότ, CNC, πηγή μουσικής, και άλλη βιομηχανική αυτόματη ποικιλία equipment.a του μικρής κλίμακας εξοπλισμού και των οργάνων αυτοματοποίησης, όπως το μαρκάρισμα της μηχανής, τέμνουσα μηχανή, μηχανή συσκευασίας, που σύρει τη μηχανή, αυτό αποδίδει πάντα καλά πότε χρησιμοποιείται στον εξοπλισμό που απαιτεί για την χαμηλός-δόνηση, χαμηλού θορύβου, μεγάλης ακρίβειας και high-velocity.
Γενικό specifiation
| Γωνία βημάτων | 1.8° |
| Άνοδος θερμοκρασίας | 80℃ Max |
| Περιβαλλοντική θερμοκρασία | -20℃ Max∼+50℃ |
| Αντίσταση μόνωσης | 100M ΩMin., 500VDC |
| Διηλεκτρική δύναμη | 500VAC για 1 λεπτό |
| Ακτινωτό παιχνίδι άξονων | 0.02Max (450g-φορτίο) |
| Αξονικό παιχνίδι άξονων | 0.08Max (450g-φορτίο) |
| Μέγιστη ακτινωτή δύναμη | 220N (20mm από τη φλάντζα) |
| Μέγιστη δύναμη Asial | 60N |
Ηλεκτρική προδιαγραφή:
| Διαμορφώστε το αριθ. | Γωνία βημάτων (°) | Εκτιμημένη τάση (Β) | Εκτιμημένο τρέχον (α) | Αντίσταση φάσης (Ω) | Αυτεπαγωγή φάσης (mH) | Κράτημα της ροπής (Kg.cm) | Ροπή ανασχετικών συσκευών (g.cm Max) | Αδράνεια στροφέων (g.cm ²) | Μήκος μηχανών (χιλ.) | Οδηγεί το αριθ. | Βάρος μηχανών (κλ) |
| 86HS65-3004 | 1.8 | 3.3 | 3 | 1.1 | 6.5 | 28 | 800 | 1000 | 65 | 4 | 1.7 |
| 86HS68-4004 | 1.8 | 1.3 | 4 | 0,33 | 1.6 | 35 | 1000 | 1200 | 68 | 4 | 1.7 |
| 86HS78-4004 | 1.8 | 1.5 | 4 | 0,38 | 2.5 | 35 | 1200 | 1400 | 78 | 4 | 2.3 |
| 87HS78-4204 | 1.8 | 1.9 | 4.2 | 0,45 | 4 | 45 | 1200 | 1400 | 78 | 4 | 2.3 |
| 87HS78-6008 | 1.8 | 3.0 | 6 | 0,5 | 4 | 45 | 1200 | 1400 | 78 | 8 | 2.3 |
| 86HS82-4504 | 1.8 | 1.4 | 4.5 | 0,32 | 2.8 | 45 | 1300 | 1500 | 82 | 4 | 2.5 |
| 86HS82-5608 | 1.8 | 2.0 | 5.6 | 0,35 | 3 | 50 | 1300 | 1500 | 82 | 8 | 2.5 |
| 86HS100-5004 | 1.8 | 2.5 | 5 | 0,5 | 4 | 68 | 2000 | 2100 | 100 | 4 | 3.2 |
| 86HS100-5008 | 1.8 | 2.5 | 5 | 0,5 | 4 | 65 | 2000 | 2100 | 100 | 8 | 3.2 |
| 86HS118-6004 | 1.8 | 3.6 | 6 | 0,6 | 6 | 85 | 2400 | 2700 | 118 | 4 | 3.7 |
| 86HS118-5608 | 1.8 | 3.4 | 5.6 | 0,6 | 6 | 85 | 2400 | 2700 | 156 | 8 | 3.7 |
| 86HS156-5504 | 1.8 | 3.9 | 5.5 | 0,7 | 9 | 120 | 3600 | 4000 | 156 | 4 | 5.5 |
| 86HS156-6204 | 1.8 | 3.6 | 6.2 | 0,75 | 9 | 122 | 3600 | 4000 | 156 | 8 | 5.5 |
| Ανωτέρω μόνο για τα αντιπροσωπευτικά προϊόντα, τα προϊόντα του ειδικού αιτήματος μπορούν να γίνουν σύμφωνα με το αίτημα πελατών. | |||||||||||
Διαστάσεις: Διάγραμμα καλωδίωσης:
(Unit=mm)
L1 και L2 canbe που προσαρμόζεται σύμφωνα με τις απαιτήσεις των πελατών.
Ένα ευρύ φάσμα της εφαρμογής:
Stepper μας η μηχανή χρησιμοποιείται ευρέως στη μηχανή χάραξης, τον τέμνοντα σχεδιαστή, την υφαντική μηχανή, τον τρισδιάστατο εκτυπωτή, τις ιατρικές συσκευές, τον εξοπλισμό φωτισμού σκηνών, το ρομπότ, CNC τη μηχανή, την πηγή μουσικής και άλλο βιομηχανικό αυτόματο εξοπλισμό.
