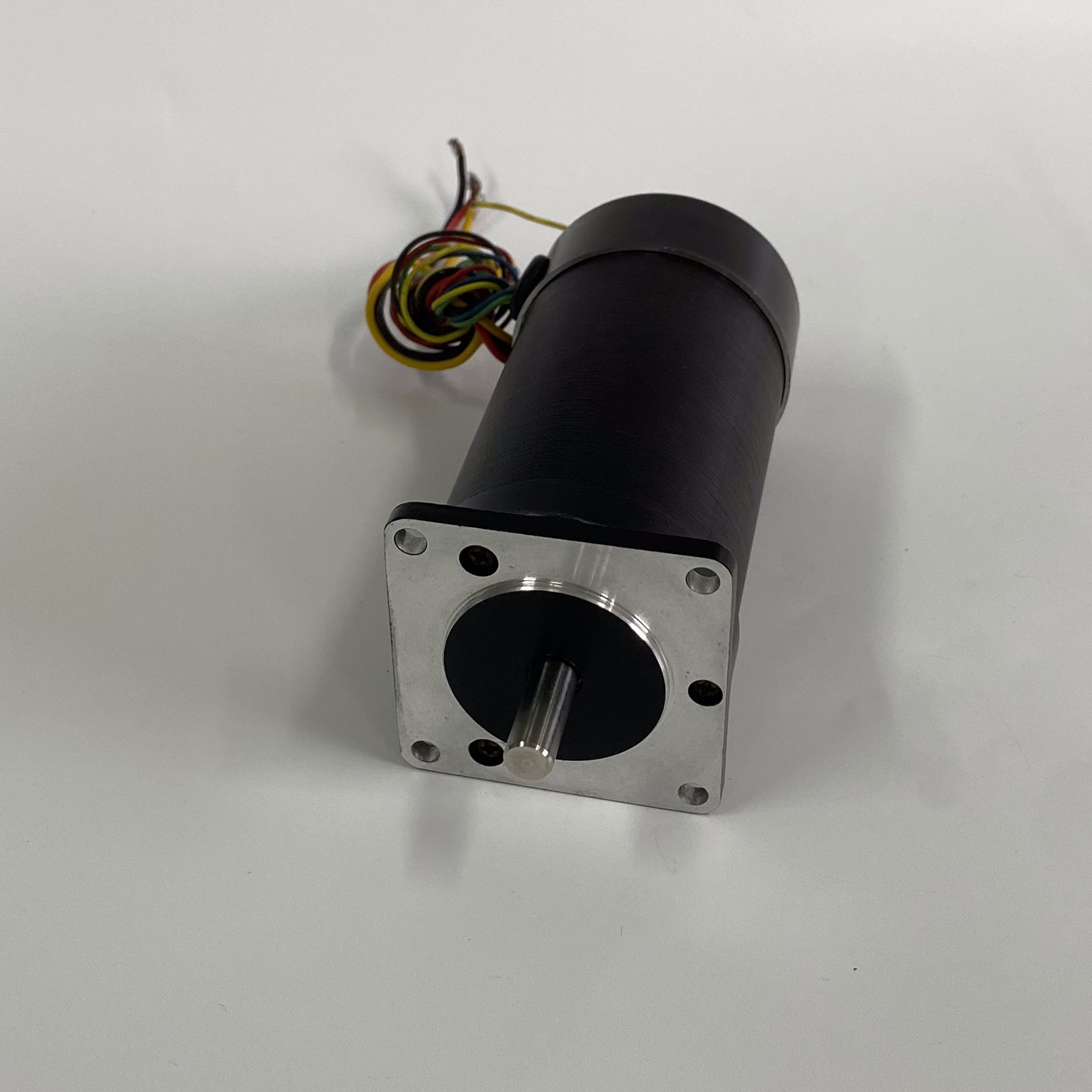

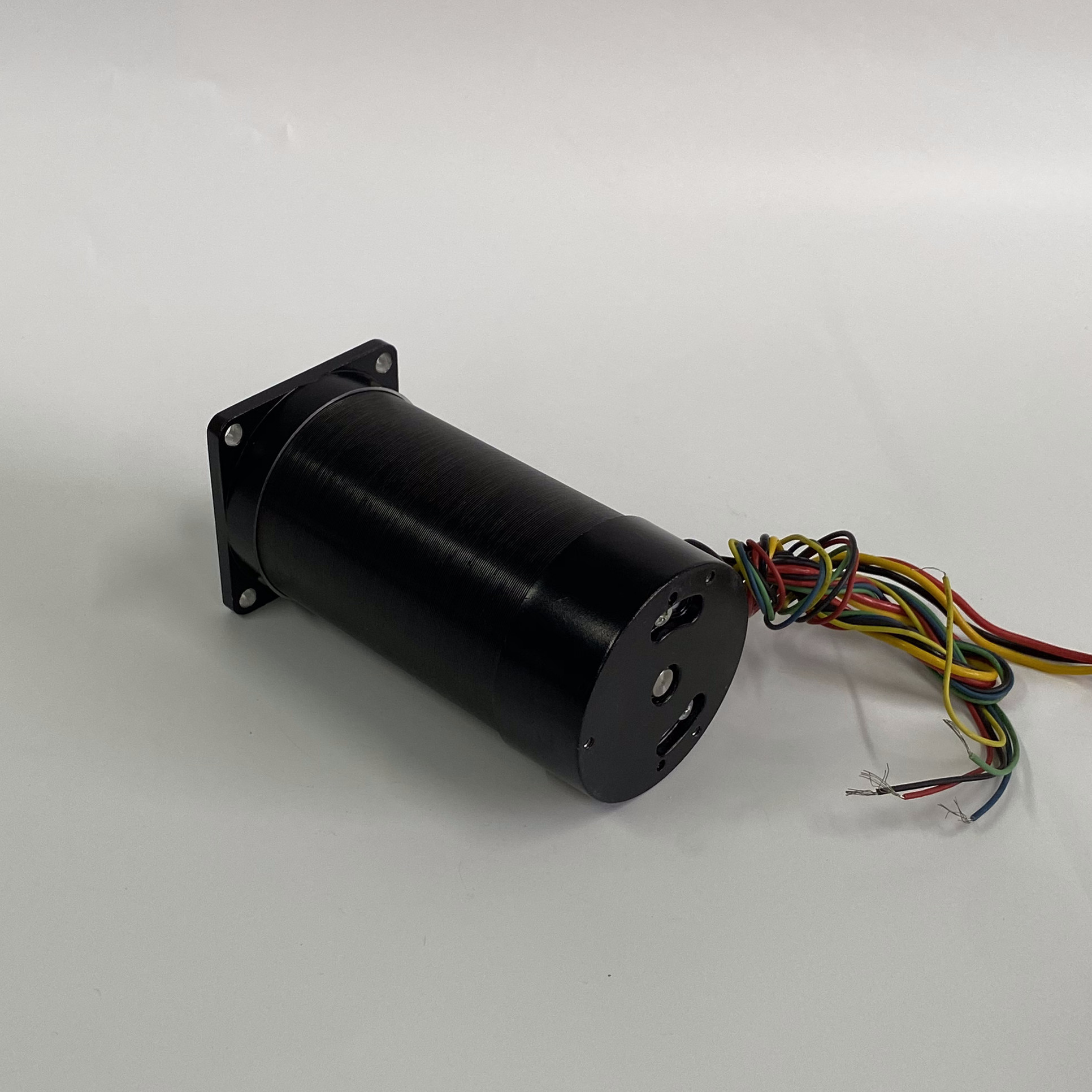

συνεχές ρεύμα υψηλής ταχύτητας συνεχών μηχανών 24V 3000RPM 57mm αβούρτσιστο γύρω από τη μηχανή μορφής
αβούρτσιστη ΣΥΝΕΧΗΣ μηχανή μορφής 57mm στρογγυλή:
| Στοιχείο | Προδιαγραφή |
| Τύπος Widing | Αστέρι/δέλτα |
| Γωνία επίδρασης αιθουσών | γωνία electrice 120 βαθμού |
| Runout άξονων | 0.025mm |
| Ακτινωτό παιχνίδι | 0.06mm/50g |
| Παιχνίδι τελών | 0.05mm/50g |
| Ανώτατη ακτινωτή δύναμη | 28N/20mm από τη φλάντζα |
| Ανώτατη αξονική δύναμη | 15N |
| Κατηγορία μόνωσης | Κατηγορία Ψ |
| Κατηγορία IP | IP40 |
| Διηλεκτρική δύναμη | 500VDC για ένα λεπτό |
| Αντίσταση μόνωσης | 100MΩmin 500VDC |
Ηλεκτρική προδιαγραφή:
| Πρότυπο | Εκτιμημένη τάση (VDC) | Εκτιμημένο ρεύμα (Α) | Εκτιμημένη δύναμη (W) |
Εκτιμημένη ροπή (N.m) |
Μέγιστη ροπή (N.m) |
Εκτιμημένη ταχύτητα (περιστροφή/λεπτό) |
Μήκος (χιλ.) |
| 57BLY50-230 | 24 | 3.4 | 62 | 0,2 | 0,6 | 3000 | 54 |
| 57BLY70-230 | 24 | 6.9 | 125 | 0,4 | 1.2 | 3000 | 74 |
| 57BLY90-230 | 24 | 10.4 | 188 | 0,6 | 1.8 | 3000 | 94 |
| 57BLY110-230 | 24 | 13.9 | 251 | 0,8 | 2.4 | 3000 | 114 |
| 57BLY50-340 | 36 | 3.1 | 84 | 0,2 | 0,6 | 4000 | 54 |
| 57BLY70-340 | 36 | 6.2 | 167 | 0,4 | 1.2 | 4000 | 74 |
| 57BLY90-340 | 36 | 9.3 | 251 | 0,6 | 1.8 | 4000 | 94 |
| 57BLY110-340 | 36 | 12.4 | 335 | 0,8 | 2.4 | 4000 | 114 |
Ηλεκτρική σύνδεση:
| Οδηγήστε το αριθ. | Χρώμα μολύβδου | Μετρητής μολύβδου | Λειτουργία | Περιγραφή | ||||
| 1 | Κόκκινος | UL3266/28AWG | VCC+5VDC | ΤΑΣΗ ΑΝΕΦΟΔΙΑΣΜΟΥ ΓΙΑ ΤΟΥΣ ΑΙΣΘΗΤΗΡΕΣ ΑΙΘΟΥΣΩΝ | ||||
| 2 | Μαύρος | GND | ΕΔΑΦΟΣ ΓΙΑ ΤΟΥΣ ΑΙΣΘΗΤΗΡΕΣ ΑΙΘΟΥΣΩΝ | |||||
| 3 | Κίτρινος | ΑΙΘΟΥΣΑ Α | ΣΗΜΑ ΤΗΣ ΑΙΘΟΥΣΑΣ Α | |||||
| 4 | Πράσινος | ΑΙΘΟΥΣΑ Β | ΣΗΜΑ ΤΗΣ ΑΙΘΟΥΣΑΣ Β | |||||
| 5 | Μπλε | UL3266/22AWG | ΑΙΘΟΥΣΑ Γ | ΣΗΜΑ ΤΗΣ ΑΙΘΟΥΣΑΣ Γ | ||||
| 1 | Κίτρινος | U ΦΑΣΗΣ | U ΦΑΣΗΣ ΜΗΧΑΝΩΝ | |||||
| 2 | Πράσινος | ΦΑΣΗ Β | ΦΑΣΗ Β ΜΗΧΑΝΩΝ | |||||
| 3 | Μπλε | ΦΑΣΗ W | ΦΑΣΗ W ΜΗΧΑΝΩΝ | |||||
Διάγραμμα:
Εφαρμογές:
Η αβούρτσιστη συνεχής μηχανή χρησιμοποιείται ευρέως στην υφαντική μηχανή, το ιατρικό εξοπλισμό, CNC, τη βιομηχανική αυτοματοποίηση, το εργαστηριακό όργανο, τη μηχανή συσκευασίας, κ.λπ. Έναντι της μηχανής βουρτσών, η αβούρτσιστη συνεχής μηχανή είναι με τα πλεονεκτήματα της χαμηλής παρέμβασης, της υψηλής αποδοτικότητας, της χαμηλού θορύβου, μακριάς χρησιμοποιώντας ζωής, και του χαμηλότερου κόστους.
